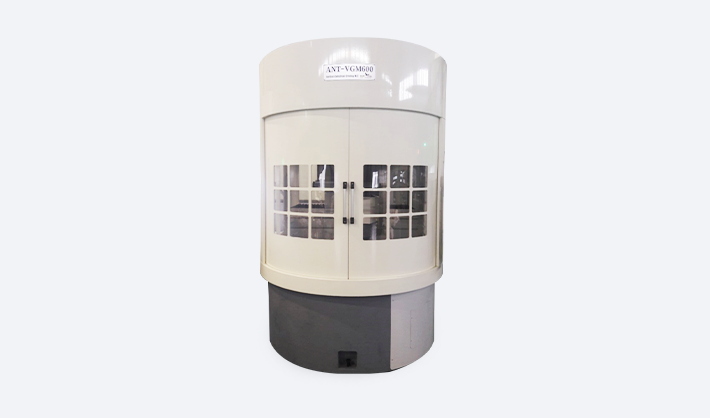

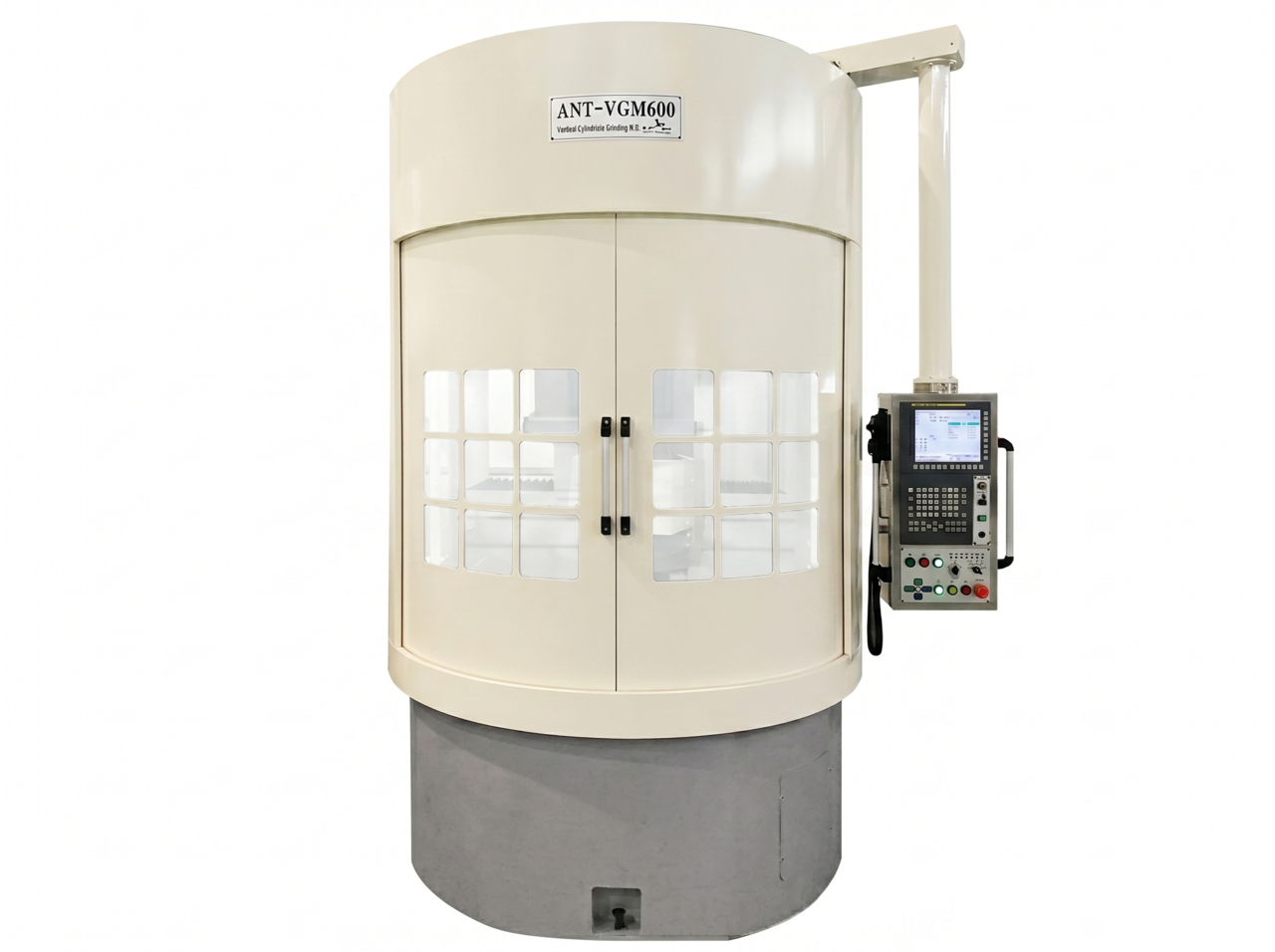

버티컬그라인딩머신

VERTICAL CYLINDRICAL GRINDING MACHINE

ANT-VGM600

수직원통 그라인딩 머신

SiC · Si · Ceramic Ring 소재의 내경 · 외경 · 단면을 하나의 머신으로 완성하는 고강성 복합 수직 그라인딩 머신입니다.

01 고강성 구조 설계로 진동을 억제하고 장시간 안정 가공 구현
02 링 소재 내경·외경·단면 3면 동시 가공으로 공정 단축
03 SiC · Si · Ceramic 경질 소재의 고정밀 연삭 최적화

Ø600mm 대면적 테이블

6.3kW 고효율 인버터 모터

FANUC 0iMF-P 컨트롤러

3-SIDE SIMULTANEOUS GRINDING

한 번의 셋업으로 3면 동시 가공

외경 · 단면 · 내경 을 하나의 머신에서 연속으로 가공합니다. 공정 단축은 물론 재세팅으로 인한 정밀도 오차를 최소화합니다.

버티컬 그라인딩 머신 외경 가공 장면 — 외경 가공

OD Grinding

링 소재의 바깥 원주면을 그라인딩 휠로 정밀 연삭합니다. 진원도와 외경 치수를 동시에 확보합니다.

버티컬 그라인딩 머신 단면 가공 장면 — 단면 가공

Face Grinding

링의 윗면을 평면 연삭하여 두께 균일도와 평행도를 확보합니다. 후공정에서 요구되는 평탄도를 만족시킵니다.

버티컬 그라인딩 머신 내경 가공 장면 — 내경 가공

ID Grinding

링 중앙 홀의 내경을 연삭합니다. 내경·외경 동심도를 유지하면서 정밀한 내경 치수를 완성합니다.

KEY FEATURES

핵심 사양 한눈에 보기

정밀 가공을 위한 6가지 핵심 기술을 소개합니다.

1

복합 가공 — 3면 동시 처리

링 제품을 지그에 본딩 후 고정하면 내경 · 단면 · 외경 3면을 동시에 작업할 수 있습니다. 한 번의 셋업으로 전 가공면을 완성합니다.

2

Ø600 대면적 테이블

테이블 직경 Ø600mm, Max Ø600 · Max 100L을 지원합니다. Ø550 Vacuum Jig를 표준 적용해 대형 Ring 소재도 안정적으로 고정합니다.

3

FANUC OiMF-P 컨트롤러

산업 표준 FANUC OiMF-P CNC 컨트롤러를 적용해 높은 신뢰성과 유지보수 편의성을 제공합니다. X·Z축 AC 서보 구동으로 정밀 이송을 실현합니다.

4

6.3kW 고효율 인버터 모터

스핀들 및 로터리 테이블 모터에 6.3kW 고효율 인버터 모터를 적용했습니다. 스핀들 1,350 RPM 인버터 제어, 테이블 0~200 RPM 서보 제어를 지원합니다.

5

레진 / 비트리 다이아몬드 휠

Metal Diamond Wheel (OD Ø250)을 기본 사용하며, 레진·비트리파이드 다이아몬드 휠을 적용해 SiC · Si · Ceramic 경질 소재의 고정밀 연삭이 가능합니다.

6

250ℓ 대용량 쿨런트 시스템

쿨런트 탱크 250ℓ, 펌프 60ℓ/min의 대용량 절삭유 공급 시스템으로 연삭열 제거 및 칩 세정 성능을 극대화합니다.

SPECIFICATION

Vertical Grinding M/C(ANT-VGM600) SPEC

i 본 사양은 표준 사양 기준이며, 고객사의 요구 조건 및 가공 소재에 맞춰 맞춤 설계·제작이 가능합니다.

Work	Size		Max Ø600, Max 100L
Grinding Wheel	Metal Diamond Wheel		OD : Ø250
			-
Spindle Unit	R.P.M.		1,350 RPM (Invertor)
	Motor		5.5KW x 4P x 220V x 60Hz
	Shank		-
Table Unit	R.P.M.		0~200 RPM (Servo)
	Motor		3KW AC Servo Motor
	Jig & Fixture		Ø550 Vacuum Jig
Feed Unit	Z-Axis	Stroke	300 mm
		Motor	5KW AC Servo Motor
	X-Axis	Stroke	460 mm
		Motor	5KW AC Servo Motor
Coolant	Tank		250 ℓ
	Pump		60 ℓ/min
Main Air Source	5 Kg/cm²
Main Power Source	AC220V x 3상 x 60Hz / 25KW
Control Power	AC220V, DC24V
Machine Installation Area	W2300 x L2800 x H2900
