Slurry
잉곳 고정형 (Fixed Type)
잉곳을 고정한 상태에서 슬러리 와이어로 절삭하는 전통적이고 안정적인 방식으로, 범용 소재 가공에 최적화되어 있습니다.
적용
Slurry Wire / 범용 소재
PRODUCT

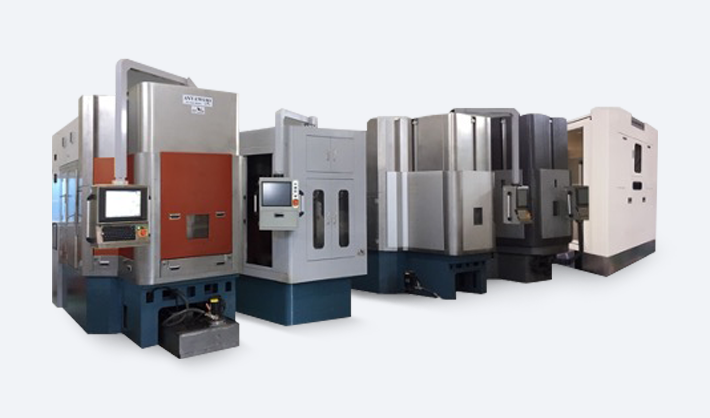

멀티 와이어 소잉 머신
최고의 생산성과 품질을 위한 최적화된 커팅 기술(잉곳 틸팅 · 회전)을 적용한 멀티 와이어 소잉 머신입니다. 소재 크기와 형태에 맞는 고객 맞춤형 장비를 설계 · 제작하고 있습니다.
소재 특성과 생산 방식에 맞춰 Fixed · Tilting · Rotary 타입을 선택할 수 있습니다.
잉곳 고정형 (Fixed Type)
잉곳을 고정한 상태에서 슬러리 와이어로 절삭하는 전통적이고 안정적인 방식으로, 범용 소재 가공에 최적화되어 있습니다.
잉곳 틸팅 방식 (Tilting Type)
잉곳 중심축을 ±3~7° 틸팅하여 와이어와의 접촉 면적을 제어, 대구경 소재의 소잉 효율을 극대화합니다.

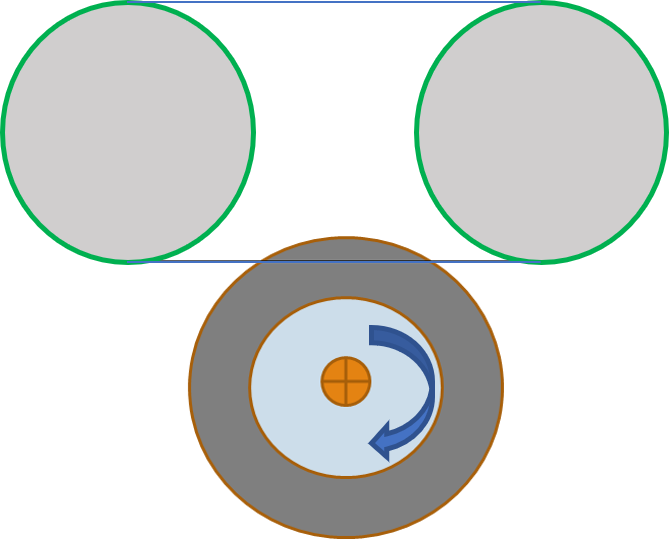

잉곳 회전 방식 (Rotary Type)
잉곳 중심축을 360° 회전시켜 링형 소재의 소잉에 특화, 원주 전체를 균일하게 절삭합니다.
정밀도와 생산성을 높이는 핵심 설계는 새한나노텍의 특허 기술입니다.
스핀들 하우징을 주물 일체형으로 설계해 진동을 최소화하고 구조물의 고강성을 확보합니다. Body 냉각(水) 구조를 더해 가공 중 열변위를 최소화합니다.
메인롤러를 양쪽에서 지지하는 구조로 회전 정밀도를 향상시키고 잉곳 절단 길이를 확대했습니다. 와이어 고속화를 통해 생산성을 극대화합니다.
잉곳 중심축 틸팅 장치로 대구경 소재의 소잉 작업 효율성을 확보합니다. 난삭재 및 D'-Wire 가공에 필수적인 기능으로 생산성과 정밀도를 동시에 보장합니다.
잉곳 중심축 회전 장치를 통해 링형 소재의 소잉 작업 효율성을 극대화합니다. 난삭재 및 D'-Wire 가공에 필수적인 기능으로 생산성과 정밀도를 향상시킵니다.
반도체부터 태양광, 디스플레이 그리고 희토류 영구자석 가공까지 다양한 산업 분야에 맞는 커스터마이징 장비를 판매하고 있습니다.
Semiconductor
실리콘(Si) · SiC 잉곳의 고정밀 와이어 소잉으로 고품질 파츠 생산을 지원합니다.
Solar
단결정 · 다결정 실리콘 잉곳의 정밀 와이어 소잉으로 태양광 셀용 웨이퍼를 가공합니다.
Display
사파이어 · 글래스 등 디스플레이 소재의 정밀 절단으로 고품질 패널 생산을 지원합니다.
Rare Earth
네오디뮴 영구자석 가공 장비 수출 실적 보유. EV 구동 모터 · 풍력 발전기용 고성능 자석 소재를 정밀 가공합니다.
i 본 사양은 표준 사양 기준이며, 고객사의 요구 조건 및 가공 소재에 맞춰 맞춤 설계·제작이 가능합니다.
| Model | ANT-WS 20 Series |
ANT-WS 40 Series |
ANT-WS 50 Series |
ANT-WS 60 Series |
|
|---|---|---|---|---|---|
| Maximum Diameter (mm) : (A) | Ø 200 | Ø 400 | Ø 500 | Ø 600 | |
| Length of Workpiece (mm) | 300 | 300 / 400 / 500 | 300 / 400 / 500 | 300 / 400 / 500 | |
| Table Slicing Direction (U/D) | Down | Up / Down | Up / Down | Up / Down | |
| Wire Type (D/S) | Diamond / Slurry | Diamond / Slurry | Diamond / Slurry | Diamond / Slurry | |
| Ingot Rotation Type (T/R) | Tilting / Rotary | Tilting / Rotary | Tilting / Rotary | Tilting / Rotary | |
| Machine | Wire Running Speed | 0 ~ 20 m/sec | |||
| Main Pitch Roller (mm) | Ø 200 ~ Ø 250 | ||||
| Number of Main Spindle | 2 sets | 4 sets | |||
| Number of Traverses / Bobbin / Tension | 2 sets / 2 sets / 2 sets | ||||
| In feed Table | Z Table Stroke | Tilting Type : (A) + 50 (mm) / Rotary Type : individually reviewed | |||
| Z In Feed Rate | 0.01 ~ 2,000 mm/min | ||||
| Quick Traverse Rate | 1.0 ~ 10,000 mm/min | ||||
| Wire — Diameter / Tension | Ø 0.12 ~ Ø 0.25 / 30N ~ 60N | ||||
| Coolant Tank — Volume / Fluid Delivery Rate | 200 ~ 300 ℓ / 120 ℓ/min | ||||
| Coolant / Spindle Oil Chiller | 2,700 ~ 8,400 (kcal/h) / 2,700 (kcal/h) | ||||
| Control Axis / Controller | ACC24E2A (Total : 9 axis) / PC-NC (P-mac) | ||||
| Machine Dimension (W x D x H) | Approx. 2,400 x 4,200 x 2,900 mm | ||||
| Machine Weight | Approx. 12,500 ~ 22,500 kg | ||||
| Main Power / Power Consumption | 3phase, 220V, 50/60 Hz / 142 KVA (16 SQ) | ||||
| Air Working Pressure (kg/cm²) | 5 ± 0.5 (Clean Air) | ||||
