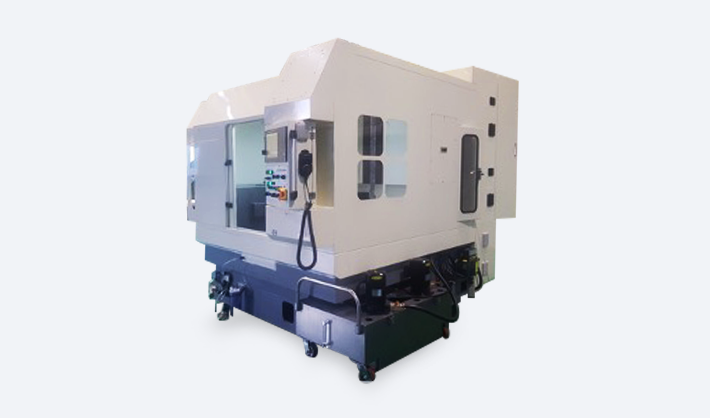

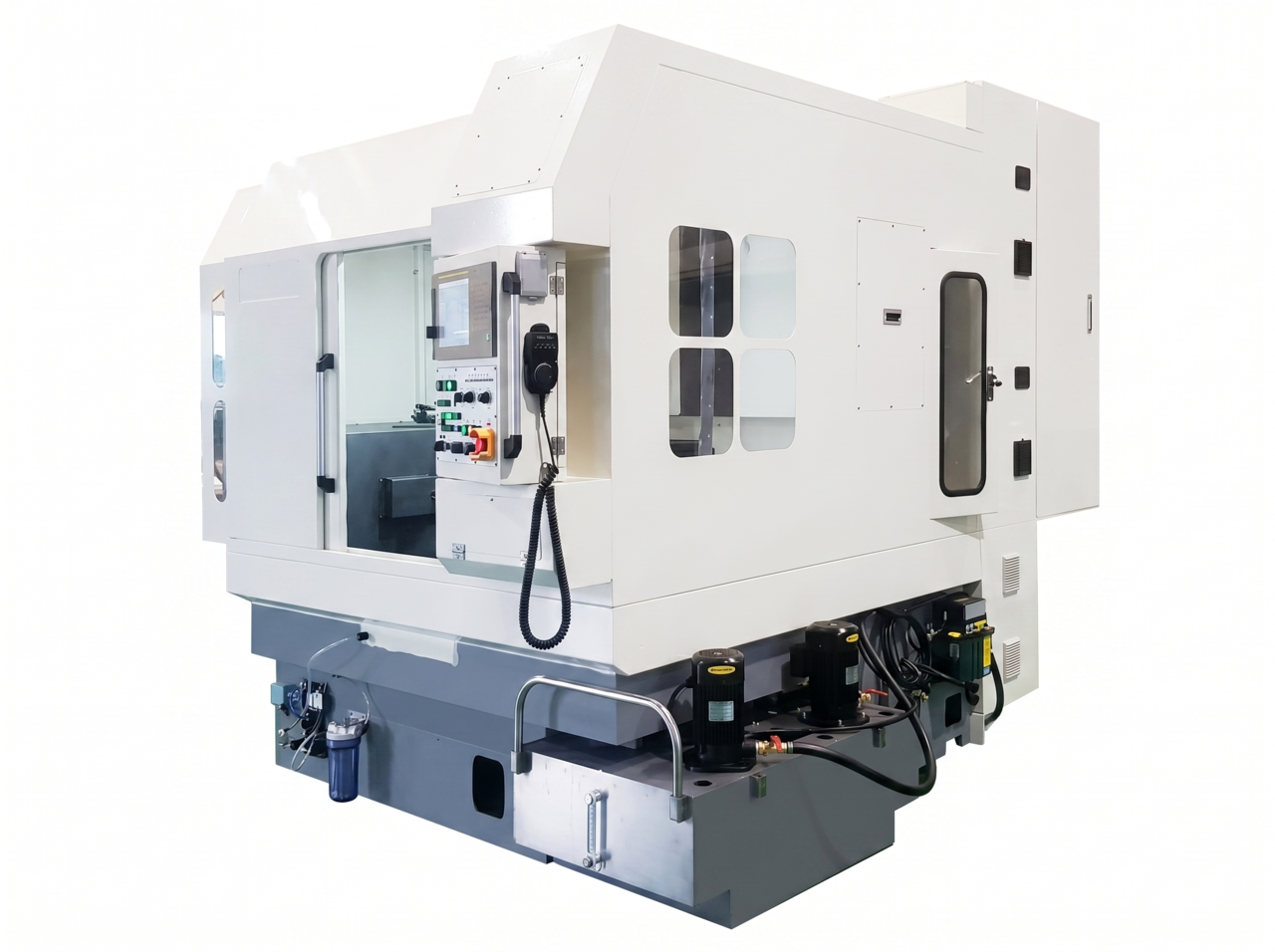

그라인딩센터머신

GRINDING CENTER MACHINE

ANT-GCT500B/600B

고능률 · 고분해능 그라인딩센터

FANUC 빌트인 모터가 내장된 고분해능 턴테이블을 탑재하여, 절삭과 연삭 작업을 하나의 머신에서 처리하는 4축 CNC 복합 머신입니다. 내경·외경·형상 가공은 물론 곡선과 직선을 자유롭게 연결 가공하며, 제품 특성에 맞춘 전용 Tool 개발까지 지원합니다.

01 B-Axis FANUC Dis Motor 빌트인 턴테이블 — 고분해능 구동
02 절삭과 연삭 작업이 가능한 복합 머신 (내/외경·형상)
03 인덱스 기능 + 로타리 기능 (전용 Macro Program)
04 곡선가공과 직선가공의 연결가공 성능 우수
05 제품 맞춤형 전용 Tool 개발 지원

Ø 0.2 ~ Ø 100 mm 공구 사용경

4-Axis CNC 복합 가공

Ø 600 Table 대면적 가공범위

◈ FANUC Rotor & Stator 기반 · 자체 개발 인덱스 적용

MACHINING CAPABILITY

하나의 머신에서 완성하는 복합 가공

내경 · 외경 · 형상 연삭부터 곡선과 직선의 연결가공까지, FANUC 빌트인 턴테이블을 탑재한 4축 CNC 복합 머신으로 정밀 가공합니다.

그라인딩센터 머신 가공 표면 — 01
정밀 연삭 품질

Precision Surface

치핑이나 크랙을 최소화하면서도 빠른 생산성을 자랑합니다. Si · SiC · Quartz 소재의 반도체 부품 가공에 사용되고 있습니다.

그라인딩센터 머신 가공 중 장면 — 02
복합 연삭 가공

Composite Grinding

내경·외경 및 형상 연삭 작업이 가능한 복합 머신으로, 곡선 가공과 직선 가공의 연결성이 우수합니다.

그라인딩센터 머신 자체 개발 빌트인 턴테이블 — 03
빌트인 턴테이블

Built-in Turntable

새한나노텍이 자체 개발한 턴테이블을 장비에 장착하였습니다. 링 형상의 제품 가공에 최적화되어 있습니다.

SPECIFICATION

Grinding Center M/C(ANT-GCT500B) SPEC

i 본 사양은 표준 사양 기준이며, 고객사의 요구 조건 및 가공 소재에 맞춰 맞춤 설계·제작이 가능합니다.

Processing range	—	Ø 500 ㎜
Stroke	X-Axis (㎜)	830 include tool change feed
	Y-Axis (㎜)	550
	Z-Axis (㎜)	250
Feed rate override	X · Y · Z-Axis (m/min)	0 ~ 10
Feed rate override	B-Axis (RPM)	0 ~ 20
Table size	B-Axis (㎜)	Ø 540 can be specified
Table live load	B-Axis (Kg)	Max 200
Precision of axis	X-Axis (㎜)	± 0.005
	Y-Axis (㎜)	± 0.005
	Z-Axis (㎜)	± 0.005
	B-Axis	± 5 ″
Resolution	X · Y · Z-Axis (㎜)	0.001
Spindle	—	12,000 RPM (Ø 100) 24,000 RPM (Option)
Clamp Type	—	Vacuum
Operation system	X · Y · Z-Axis	Ball Screw + Servo Motor
	Spindle	High Frequency wave HSK-E40
	B-Axis	Built-In Servo Motor
Controller	—	FANUC Oi-MF-Plus Motion (Option)
Main power	—	220V / 60(50) Hz (Down T/R)
Machine Size	W × D × H (㎜)	2,300 × 2,800 × 2,900

› 좌우로 스크롤하여 전체 사양을 확인하세요 ‹
