CORE DRILLING MACHINE

ANT-SCDM450/500/550

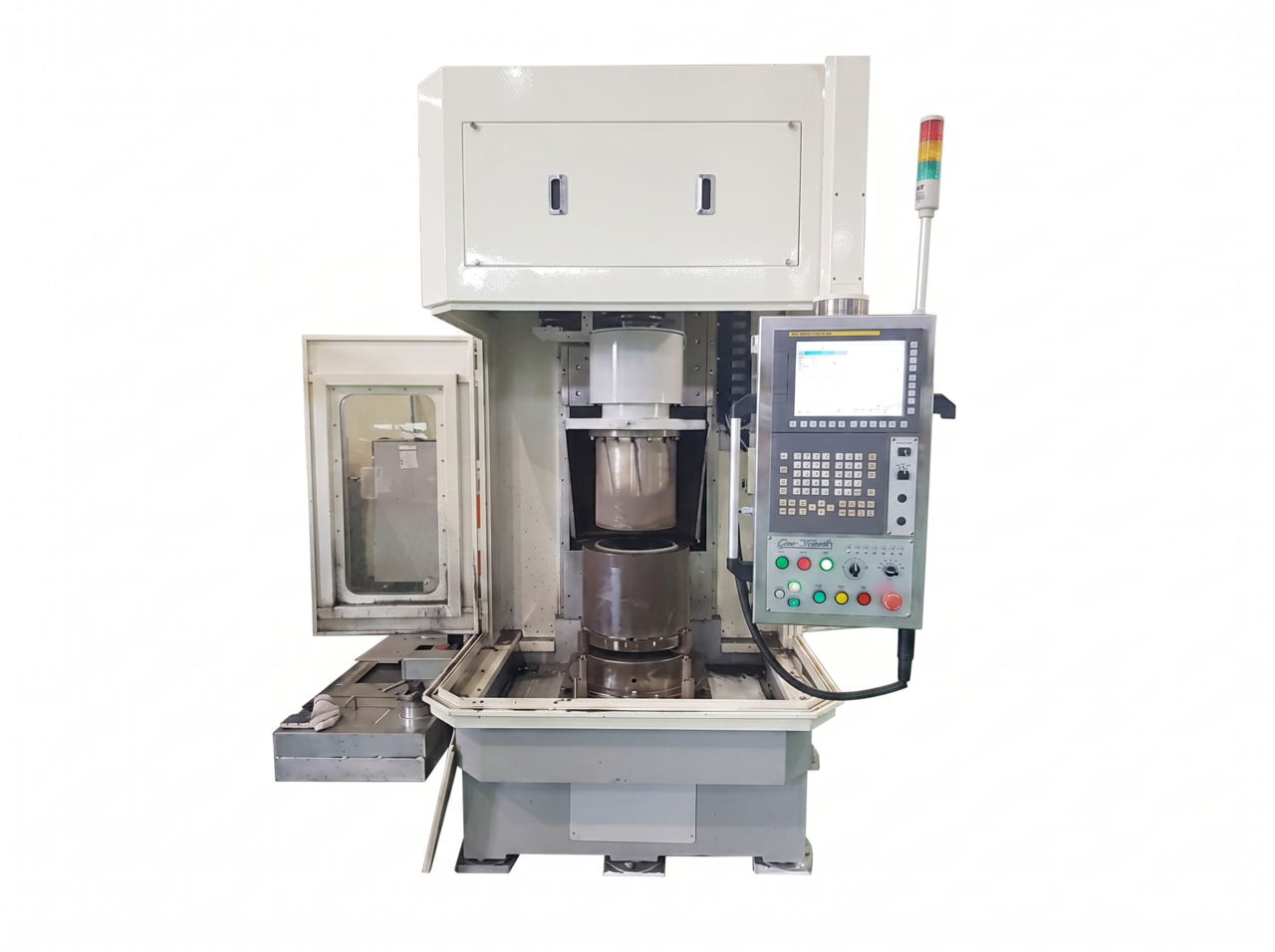

코어 드릴링 머신

사파이어 · 실리콘 · 쿼츠 소재 Ingot의 내·외경을 가공하는 전용 머신입니다. 고강성 주물(GC300) 구조로 유지보수가 용이하며, N.C Control 기반으로 코어링 두께 편차 ± 0.1mm 이내의 정밀 가공을 구현합니다.

01 가공범위 Max Ø 600 × 500 mm — 대구경 Ingot 대응
02 고강성 주물(GC300) 구조로 유지보수 용이
03 N.C Control (FANUC Oi-MF) 정밀 제어
04 내·외경 상·하 코어링 두께 편차 ± 0.1mm 이내
05 메탈 · 전착 Diamond Wheel 사용 (#80~120 매쉬)

Max Ø 600 × 500 mm 가공 범위

GC300 주물 고강성 구조

± 0.1 mm 이내 두께 편차

◈ Spindle Inverter Motor · SERVO 4.4 kW (Option)

PRECISION CORING

±0.1mm 이내의 정밀 코어링

10㎛ 이내의 장비 정밀도와 고강성 주물 구조로 사파이어 · 실리콘 · 쿼츠 소재의 Ingot을 균일한 두께로 코어링합니다.

코어드릴링 머신 장비 정밀도 — 01
장비 정밀도 10㎛

Equipment Precision

고강성 주물(GC300) 구조와 정밀 스핀들로 10㎛ 이내의 장비 정밀도를 확보합니다.

코어드릴링 머신 가공 공정 — 02
코어링 가공 공정

Coring Operation

메탈 · 전착 Diamond Wheel (#80~120 매쉬)로 Ingot 소재의 내·외경을 가공합니다.

코어드릴링 머신 완제품 — 03
두께 편차 ±0.1mm

Thickness Deviation

내·외경 상·하 코어링 두께 편차 ±0.1mm 이내. 균일한 품질의 코어 완제품을 생산합니다.

SPECIFICATION

Core Drilling M/C(ANT-SCDM) SPEC

i 본 사양은 표준 사양 기준이며, 고객사의 요구 조건 및 가공 소재에 맞춰 맞춤 설계·제작이 가능합니다.

Work Size	—	Max. Ø 600 × L 300 / 400 / 500 (㎜)
Tool Metal Diamond Wheel	Diameter	To be decided
Tool Metal Diamond Wheel	Length	L + 50 ㎜
Spindle Unit	R.P.M.	0 ~ 1,000 (Variable)
Spindle Unit	Motor	(5.5 kW) × 4P × 220V × 50 / 60 Hz
Feed Unit Z-Axis	Stroke	L + 100 ㎜
	Motor	4 kW AC Servo Motor, 3,000 rpm
	Ratio	Reducer 1/10, Pulley 1/2
	Screw	Ball Screw Ø63 × Lead 20
Coolant	Tank	250 L
Coolant	Pump	170 L/min
Main Air Source	—	5 kg/㎠
Main Power Source	—	AC 220V × 3phase × 60 Hz
Control Power	—	AC 220V, DC 24V
Machine Installation Area	W × L × H (㎜)	2,310 × 2,550 × 3,000
